离网光伏发电系统组成

一、系统组成

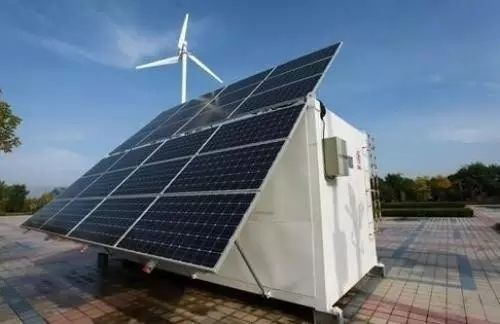

离网光伏发电系统主要是由太阳能电池方阵、电池、控制器、逆变器这几大部分组成。

1.太阳能电池板是离网光伏发电系统中最重要的部分，其作用就是收集太阳光，然后转化为电能。当大量的太阳能电池板进行串并联后形成太阳能电池方阵。



太阳能电池板主要有三种类型分别是单晶硅电池板、多晶硅电池板、非晶硅电池板。电池板的类型不同，参数也不尽相同。详情可见下表。



2.电池是离网光伏发电系统中存储电能的设备，太阳能电池板从太阳光中转化的电能会以直流电的形式存储进电池中，在负载使用时进行供电。由于离网光伏发电系统产生的电能特别不稳定，所以需要搭配电池，用以稳定电压，然后才可以对负载进行供电。



3.控制器的作用是使太阳能电池和蓄电池高效安全可靠地工作，以获得最高效率并延长蓄电池的使用寿命。控制器对蓄电池的充、放电进行控制，并按照负载的用电需求控制太阳能电池组件和蓄电池对负载输出电能，是整个太阳能光伏发电系统的核心部分。



4.逆变器的作用是将直流电（DC）转换为交流电（AC）的设备，从而满足交流负载的用电需求。 按照输出波形，逆变器可分为方波逆变器、阶梯波逆变器、正弦波逆变器。正弦波逆变器的特点是效率高，低谐波，可适用于所有类型负载，对感性或容性负载有较强的带载能力。

二、离网系统优点

1.太阳能取之不尽用之不竭。

2.太阳能在使用时不产生任何污染。

3.一次安装，长期使用。



三、安装



在安装离网光伏发电系统时也要注意，在不同的季节，太阳电池方阵的方位作相应的调整会获得相应较大的发电量。在不同的季节，各个方位的日射量峰值的产生也会不一样，一般情况下方阵朝向正南时，太阳能电池发电量是最大的。和方位角一样，在设计安装中同时也要考虑到光伏太阳能在屋顶的倾斜角及积雪滑落和排水的倾斜角等方面的限制条件，一年当中太阳能获电量的最佳倾斜角与当地的地理纬度有关，当纬度较高时，相应的倾斜角也大。
