太阳能路灯锂电池生产厂家价格
发布时间:2020-4-20 13:14:05
近两年来,在太阳能路灯电池储能领域,锂电池逐渐取代传统的胶体埋地电池成为市场上的新宠。与镍氢电池相比,锂电池具有以下优点:工作电压高,能量密度高,自放电率低,无记忆效应;锂电池可以做的更薄(最薄的聚合物锂电池只有0.5mm),更小;面积和形状可以随意改变,大大提高了电池造型设计的灵活性。厂家可根据用户要求制作任意形状,与锂电池、铅酸电池相比轻巧耐用,对环境污染相对较小,锂电池未完全放电或充电时使用外部电源,充电后继续使用外部连接,都不会对电池造成额外的损耗。有朋友咨询小编太阳能路灯锂电池生产厂家价格?下面小编就为大家介绍一下太阳能路灯锂电池生产厂家价格。

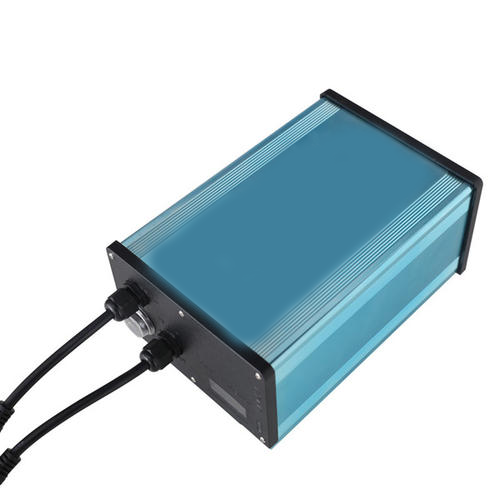

产品名称 | 24V 100Ah 26650锂电池 | 产品名称 | 12V 20Ah 钛酸锂电池 |
电芯型号 | 26650-3.2V-8S32P | 电芯型号 | 40120/2.4V/10Ah |
电池容量 | 100Ah | 电池容量 | 20Ah |
电池价格区间 | 3360-3840元 | 电池价格区间 | 336-384元 |
锂电池每瓦时价格 | 1.4-1.6元每瓦时 | 锂电池每瓦时价格 | 1.4-1.6元每瓦时 |
标称电压 | 25.6V | 标称电压 | 12V |
充电电流 | ≤20A | 充电电流 | ≤4A |
充电电压 | 28.8V | 充电电压 | 14.25V |
放电截止电压 | 20V | 放电截止电压 | 7.5V |
放电电流 | 60A | 放电电流 | 5A |
瞬间放电电流 | 100A | 瞬间放电电流 | 15A |
锂电池工作电压 | 20V-28.8V | 锂电池工作电压 | 7.5V-14.25V |
充电温度 | 0~45℃ | 充电温度 | -20~45℃ |
放电温度 | -20~60℃ | 放电温度 | -20~70℃ |
放电速率 | 1C | 放电速率 | 0.1C-0.3C |
产品内阻 | ≤30mΩ | 产品内阻 | ≤150mΩ |
电池重量 | 31Kg | 电池重量 | 2.8kg |
产品尺寸 | 230*230*340mm | 产品尺寸 | 85X130X220mm |
存储温度 | 0~40℃ | 存储温度 | -20~45℃ |
电池质保 | 1年 | 电池质保 | 2年 |
电池寿命 | 充放电循环次数2000次左右 | 电池寿命 | 充放电循环次数500次左右 |
封装工艺 | 一体封装 | 封装工艺 | 一体封装 |
外壳材质 | 铝合金 | 外壳材质 | 铝合金 |
锂电保护 | 过放保护 | 锂电保护 | 短路保护 |
锂电池的优势 | 工作电压高 | 锂电池的优势 | 工作电压高 |
以上就是关于太阳能路灯锂电池生产厂家价格的全部内容,希望对您有所帮助,如果您还有其他关于锂电池的问题欢迎联系我们,感谢您观看太阳能路灯锂电池生产厂家价格全文。
